IVカーブとは？太陽光発電の測定方法と機器選びのポイント
R4R編集部
太陽光パネルの「本当の性能」を測る——IVカーブで劣化診断・MPPT評価を行う方法
IVカーブは、太陽光パネルやストリングの電流（I）と電圧（V）の関係を表す曲線です。開放電圧・短絡電流・最大出力点などを確認でき、発電特性の比較や保守点検、パワーコンディショナ評価に使われます。
IVカーブで分かること
太陽光パネルの出力は接続する負荷によって電圧と電流が変化し、その関係を横軸V、縦軸Iで表したものがIVカーブです。代表的な確認項目にはVoc、Isc、MPPがあります。
HIOKIはIEC 62446-1に基づくPVシステム試験の一つとして、I-Vカーブ試験を「PVストリングの電圧・電流特性を評価する試験」と説明しています。
IVカーブの測定方法

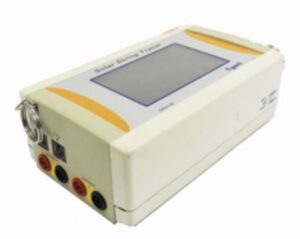

現場ではI-Vカーブトレーサを使ってストリングの電圧・電流を掃引し、曲線を取得します。HIOKIでもI-VカーブトレーサFT4300が太陽光設備向け測定器として提供されていました。
研究・開発では、太陽電池のIV特性を模擬してPCSを試験する方法もあります。東陽テクニカは太陽電池模擬電源でIVカーブを再現し、MPPT機能を評価する構成を紹介しています。
測定器を選ぶときの確認点
| 用途 | 確認したい仕様 |
|---|---|
| 発電所の保守点検 | 最大入力電圧・電流、可搬性、測定時間、データ保存 |
| 研究・開発 | 電圧・電流分解能、PC制御、データ出力 |
| PCS評価 | IVカーブ模擬、MPPT評価、シーケンス機能 |
実際の測定では日射量やモジュール温度によって結果が変わるため、測定条件を揃えて比較することが重要です。曲線形状だけで原因を断定せず、外観・絶縁・サーモグラフィ等と組み合わせます。
よくある質問
Q. IVカーブとは何を表すグラフですか？
A. 太陽光パネルやストリングの電流と電圧の関係を表すグラフです。
Q. IVカーブから何が分かりますか？
A. Voc、Isc、MPPなどの発電特性を確認でき、ストリング間の比較や性能評価に使えます。
Q. IVカーブだけで故障原因を特定できますか？
A. 異常の手掛かりは得られますが、原因の断定には他の点検結果と組み合わせる必要があります。
まとめ
IVカーブは、太陽光パネルやストリングの電流・電圧特性をまとめて確認する方法です。目的に応じた測定系を選びます。
