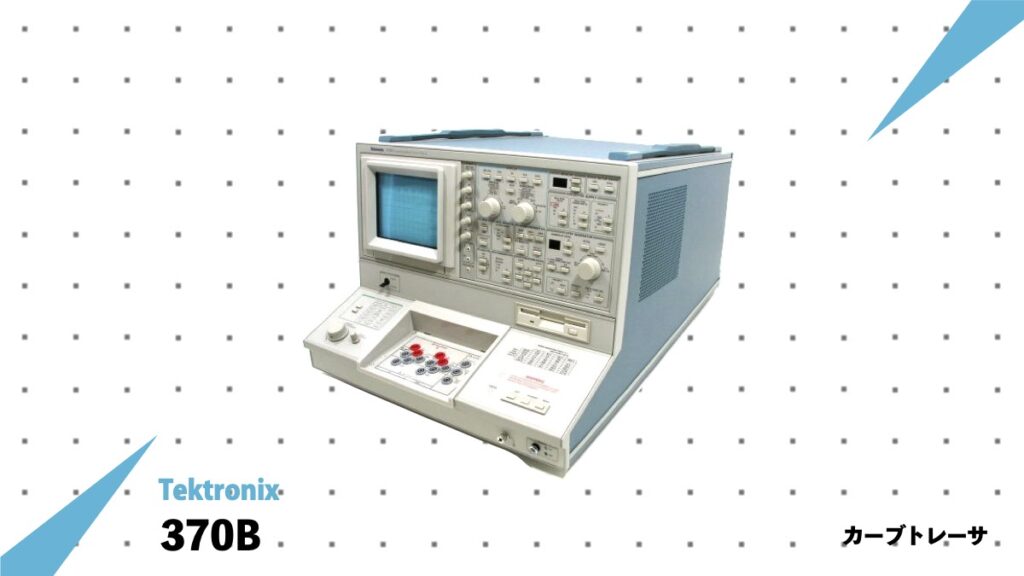

中古 Tektronix 370B カーブトレーサ
sS最高2000V/20Aの印加能力を誇るパワー半導体静特性測定の世界的超定番アナログモニター機
型番・希望台数・用途をお知らせください。R4Rが在庫を確認してご連絡します。
Tektronix 370B の概要
中古のTektronix 370Bは、カーブトレーサとして各種開発・製造ライン・フィールド保守の現場で高い信頼性を誇る定番の測定装置です。本機はTektronixが誇る優れた回路設計・システムアーキテクチャをベースにした信頼の測定システムです。R4Rでは、本機をはじめとする各種高精度電池内部抵抗テスタ、パワー半導体静特性カーブトレーサ、高周波絶対パワーメータ、マルチタッチオシロスコープの中古品販売・買取、取扱実績に裏打ちされた在庫確認・お見積もりのご相談を柔軟に承っております。
主な仕様
| 項目 | 内容 |
|---|---|
| メーカー | Tektronix |
| 型番 | 370B |
| 種別 | カーブトレーサ |
| コレクタピーク出力電圧 | 最大 2000 V (高圧ブレークダウン試験対応) |
| コレクタピーク出力電流 | 最大 20 A (パルスモード時最高 200 A 拡張ウィンドウ) |
| ステップジェネレータ段 | ベース/ゲート駆動用高精度多段電流・電圧ステップ射出回路 |
| 画面表示管仕様 | 高輝度アナログCRT（または液晶コンバージョン版バリアント）、目盛線更正付き |
※仕様は代表値です。内蔵されている各種追加オプションライセンス、付属する測定ピン型テストリードや大電流用パルスフィクスチャ等の構成状況は在庫ごとに異なるためお問い合わせください。
こんな現場・用途で使われています
- 各種パワーMOSFET・IGBTデバイスの破壊耐圧（耐圧バースト）試験：最高2000Vをコレクタ段へ印加し、リーク電流の急増ポイント（アバランシェ降伏）をCRT画面上で実時間トレース監視
- 半導体故障解析・模造品（フェイクチップ）受入スクリーニング判定：正常品（リファレンスロット）のI-V特性カーブ形状と被疑品のカーブを直接重ね合わせ、接点破壊や内部劣化の有無を目視選別
あわせて読みたい技術解説
カーブトレーサのコアとなる直流安定化電源の基本要件、低リップル保護機能の選定ポイントについてはこちらの解説コラムをご覧ください：
直流安定化電源の基本機能と選び方：用途に応じた電源選定のポイント
パワー半導体素子と組み合わせる電子負荷装置の選定チェックポイント、高度なダイナミックシーケンスプログラムの活用法についてはこちらが参考になります：
電子負荷装置の基本機能と選び方：バッテリー評価や電源試験での活用法
次世代電気自動車（EV/HEV）インバータ駆動系の変換効率や、パワーモジュール開発に必要な超高圧大電流解析のセオリーについてはこちらのコラムをご覧ください：
EV・自動運転開発を支える計測技術：インバータ評価と安全試験のポイント
中古計測器の選び方・買い方 完全ガイド
中古計測器を安心して導入するためのポイントや、校正・保証に関する詳細は、中古計測器の選び方・買い方 完全ガイドで詳しく解説しています。ぜひ併せてご覧ください。
【法人・研究所・大学の担当者様へ】お見積もり・在庫相談について
R4Rでは、導入コストを極限まで抑えたいお客様向けに、動作確認済みの高信頼な中古計測器を厳選してご案内しております。
「社内の予算枠（稟議）に合わせた請求書・見積書の発行」「複数台の一括導入」「必要な校正手続きの事前相談」など、BtoB実務に柔軟に対応いたします。
買い替え応援：下取り査定も並行対応中！
現在お持ちの不要な計測機器がございましたら、購入時の一括下取り（ご購入代金からの相殺値引き）が可能です。お申し込み時にスタッフへお気軽お申し付けください。
R4R 製品情報ページ｜管理番号：R4R-PRD-567｜初回公開：2026年6月
