中古 HIOKI IM3570A インピーダンスアナライザ
sS型番・希望台数・用途をお知らせください。R4Rが在庫を確認してご連絡します。

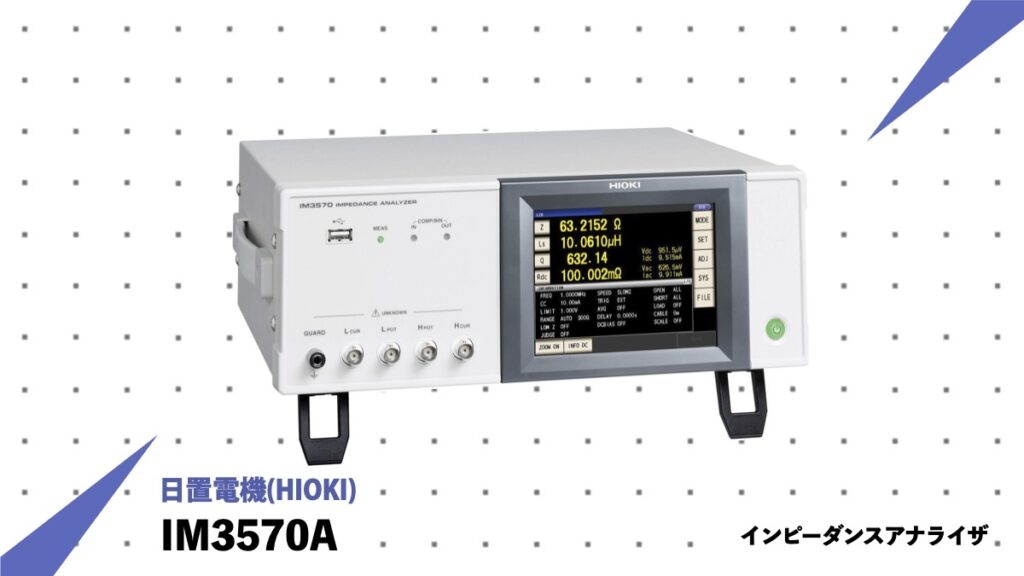

HIOKI IM3570A の概要
中古のHIOKI IM3570Aは、インピーダンスアナライザとして開発・製造の現場で高い信頼性を誇る測定装置です。R4Rでは、本機をはじめとするコンポーネント測定器・インピーダンスアナライザ等の中古品販売および買取、在庫確認・お見積もりのご相談を承っております。
LCRメータとインピーダンスアナライザの違い
本機はインピーダンスアナライザ機能とLCRメータを高度に融合させた兼用モデルです。特定の周波数で数値を測るLCRメータとしての運用はもちろん、周波数を連続的にスイープさせてインピーダンスの周波数特性グラフを描き出すアナライザ本来の強力な分析評価を1台で完結できます。
主な仕様
| 項目 | 内容 |
|---|---|
| メーカー | HIOKI |
| 型番 | IM3570A |
| 種別 | インピーダンスアナライザ |
| 測定周波数 | 4 Hz 〜 5 MHz |
| 測定モード | LCRモード、分析モード（周波数スイープ測定） |
| スイープ画面表示 | インピーダンス特性グラフ、コール・コールプロット |
| 基本確度 | LCRモード: ±0.08% rdg. / 分析モード: ±0.05% rdg. |
※仕様は代表値です。オプション構成や付属するテストフィクスチャ・テストリードの有無により異なる場合があります。
こんな現場・用途で使われています
- 圧電素子・水晶振動子の共振特性評価：周波数を4Hz〜5MHzまで連続スイープし、共振・反共振点を視覚的に解析
- 電子部品の周波数依存性調査：コンデンサやコイルのインピーダンスが周波数によって変化する挙動のグラフ化
- 生産ラインでのLCRスポット高速判定：LCRモードに切り替え、単一周波数での良否判定タクトを高速処理
- コンポーネントの等価回路分析：測定データから電子部品の内部抵抗や浮遊容量の等価回路定数を自動演算
あわせて読みたい技術解説
LCRメータを使用した測定において、値がふらつく原因や安定した測定結果を得るためのノウハウについてはこちらの解説をご覧ください：
いまさら聞けない！LCRメータで測定結果が安定しない理由とその解決法
また、測定のコアとなるインピーダンスと通常の直流抵抗との違い、複素平面における基礎知識についてはこちらのコラムでスッキリ解説しています：
いまさら聞けない「インピーダンス」とは？抵抗との違いをスッキリ解説
中古計測器の選び方・買い方 完全ガイド
中古計測器を安心して導入するためのポイントや、校正・保証に関する詳細は、中古計測器の選び方・買い方 完全ガイドで詳しく解説しています。ぜひ併せてご覧ください。
