RFチャネルパワーの意味と帯域内電力の測定方法
指定した周波数帯域に含まれる総電力を、条件をそろえて測定するための基礎を解説します。
チャネルパワーとは、中心周波数とチャネル帯域幅を指定し、その帯域内に含まれる信号とノイズの電力を合計した値です。スペクトラムアナライザでは帯域内の各周波数成分を積分して求め、RFパワーメータでは対象チャネルだけをフィルタなどで分離できる場合に測定します。以下では両者の違い、設定手順、誤差を抑えるポイントを解説します。
チャネルパワーとは
無線信号は、1本の線のような周波数成分ではなく、変調方式に応じた幅を持って広がります。チャネルパワーは、指定したチャネル帯域内の電力を積分して1つの値で表したものです。単位には一般にdBmまたはWを用います。隣接チャネルへの漏れを見るACLR・ACPRや、信号が占める幅を見る占有帯域幅とは目的が異なります。
測定結果は、中心周波数、積分帯域幅、RBW、VBW、検波方式、平均化回数などの設定に左右されます。比較試験では、測定器が異なる場合でも条件をそろえることが重要です。AnritsuのSpectrum Master資料でも、Channel Powerは指定帯域内の総電力を測る機能として示されています（Anritsu公式資料より）。

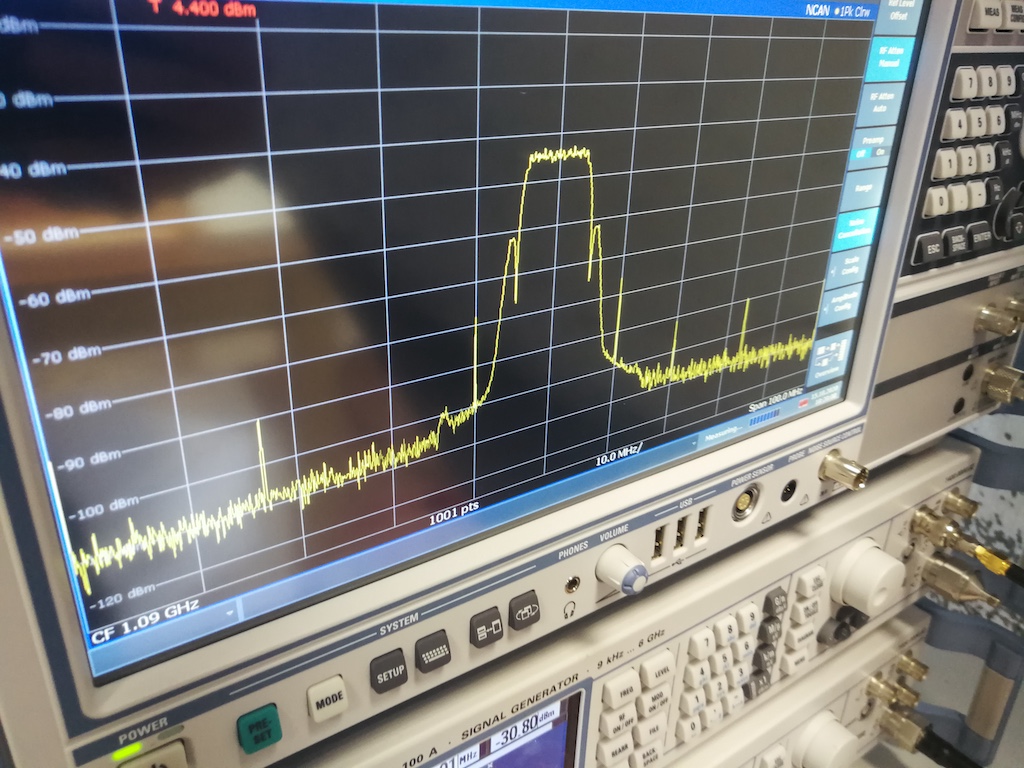

スペクトラムアナライザでの測定手順
- 入力レベルを確認する：過大入力を避け、必要に応じて外部アッテネータを使用します。プリアンプや入力減衰量はノイズフロアと飽和の両方を見て設定します。
- 中心周波数とスパンを設定する：対象チャネル全体と、必要な周辺帯域が画面に収まるようにします。
- チャネル帯域幅を指定する：通信規格や試験条件で定められた積分帯域を入力します。表示スパンと積分帯域を混同しないことが重要です。
- RBW・VBW・検波方式を設定する：RBWが粗すぎると帯域端の扱いが不安定になり、細かすぎると掃引時間が長くなります。測定器の推奨値または規格条件を優先します。
- 平均化して結果を記録する：バースト信号はゲートやトリガ条件も合わせ、平均回数を明記します。
現在のスペクトラムアナライザには、帯域幅を入力すると積分計算を行うチャネルパワー機能が搭載されている機種があります。Rohde & Schwarzの解説でも、積分帯域方式による自動計算と、ゼロスパンやRFパワーセンサーを使う方法が整理されています（Rohde & Schwarz公式サイトより）。
RFパワーメータで測定する条件
一般的なRFパワーセンサーは、センサーの周波数範囲に入る総電力を検出します。入力に対象チャネル以外の信号や高調波、広帯域ノイズが含まれると、それらも測定値に加算されます。そのため、対象チャネルだけを測りたい場合は、帯域フィルタや試験信号の構成によって不要成分を十分に除く必要があります。
一方、信号源が単一チャネルで、不要成分を無視できる試験系では、RFパワーメータは平均電力を高い再現性で確認する用途に向きます。バーストや変調信号では、平均・ピーク・時間ゲートなど、センサーが対応する測定方式も確認してください。パワーセンサーの周波数範囲やダイナミックレンジを選ぶ際は、高周波パワーメータとセンサーを選ぶ際の確認項目も参照できます。
どちらの方法でも、ケーブル損失、コネクタの状態、インピーダンス不整合、校正面を記録しておくと再測定しやすくなります。スペクトラムアナライザのチャネルパワー値とパワーメータ値が一致しない場合は、まず積分帯域と不要成分の有無を確認します。
よくある質問
Q. チャネルパワーと占有帯域幅の違いは何ですか？
A. チャネルパワーは指定帯域内の総電力、占有帯域幅は信号電力の一定割合が収まる周波数幅を示します。値の単位と測定目的が異なります。
Q. RFパワーメータだけでチャネルパワーを測れますか？
A. 対象チャネル以外の成分をフィルタなどで除ける場合は測定できます。複数チャネルが同時に存在する信号では、周波数選択性を持つスペクトラムアナライザが適します。
Q. RBWは小さいほど正確ですか？
A. 必ずしもそうではありません。細かいRBWは周波数分解能を上げますが、掃引時間が長くなります。規格や測定器の推奨設定に合わせることが基本です。
Q. 測定値が毎回変動する場合はどうしますか？
A. 平均化回数、トリガ、ゲート、検波方式を固定し、ケーブル接続と入力レベルを確認します。バースト信号では測定区間のずれにも注意します。
まとめ
チャネルパワーは、指定した周波数帯域内の電力を合計して評価する指標です。複数の周波数成分を分離して測るならスペクトラムアナライザ、対象チャネルだけが入力される試験系で平均電力を測るならRFパワーメータが候補になります。再現性を確保するには、積分帯域、RBW、検波、平均化、損失補正を測定条件として残してください。
