YOKOGAWA DLM2024：4ch・200MHzで組み込み開発からモータ評価まで対応するミックスドシグナルオシロスコープ

2026年4月22日 2026年4月22日

アナログ4ch＋ロジック16ch——1台で組み込みからCANバスまで解析できるMSOの実力

アナログ波形とデジタル信号を同時に観測——組み込み・自動車電装の現場で選ばれる理由

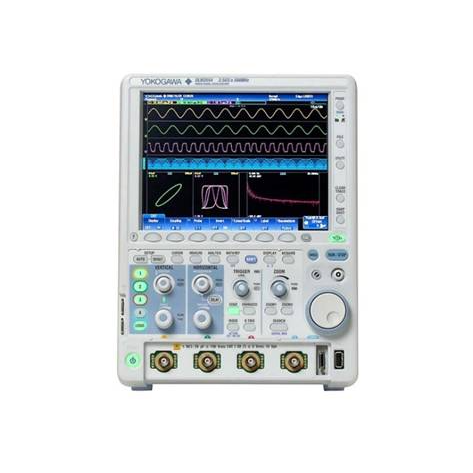

R4Rでは今回、横河電機（YOKOGAWA）製のミックスドシグナルオシロスコープ DLM2024 の中古品を取り扱いました。

DLM2024は200MHz帯域・4チャンネルアナログ入力に加え、16チャンネルのロジック入力を備えたミックスドシグナルオシロスコープ（MSO）です。アナログ波形とデジタル信号を同時に観測できるため、マイコンやFPGAを使った組み込みシステムの開発・デバッグ現場で高い評価を得ているモデルです。

製品概要

※仕様は代表値です。オプション構成により異なる場合があります。

マイコン制御の電源ライン（アナログ）とGPIO/シリアルバス（デジタル）を1台で同時観測できます。「電源ノイズが制御信号に影響しているのか」「タイミングのズレがどこで発生しているのか」など、複合的な問題の切り分けを効率的に行えます。

横河電機は電力計・データロガー分野でも高精度が定評のメーカーです。DLM2024のアナログ回路設計もその技術が活かされており、波形取得精度・ノイズ耐性が高い評価を受けています。

I2C・SPI・UART・CAN・LINなど主要なシリアルバスのデコード・解析機能を搭載。自動車電装・産業機器の開発で頻繁に使われるCANバスの解析にも対応しています。

オシロスコープを選ぶ際に最も重要なのが帯域幅とサンプリングレートの組み合わせです。DLM2024の200MHz帯域は、一般的な組み込み開発・自動車電装系の用途を広くカバーします。選定の基準についてははじめてのオシロスコープ選び：帯域幅とサンプルレートの正しい関係で詳しく解説しています。

DLM2024は横河電機の定番MSOとして長く使われたモデルです。中古市場でも流通しており、新品の半額以下で同等の測定機能を確保できます。

R4Rでは動作確認済みの中古品をご提供しています。在庫状況・校正・オプション構成についてはお気軽にお問い合わせください。
