中古 グラフテック WX1200 XYレコーダ（1ペン・A4リーフ紙対応）
sS
最大ペン速度800mm/secの高速応答：材料試験やセンサー評価のS-Sカーブをリアルタイムに描き出すA4アナログ記録計
型番・希望台数・用途をお知らせください。R4Rが在庫を確認してご連絡します。

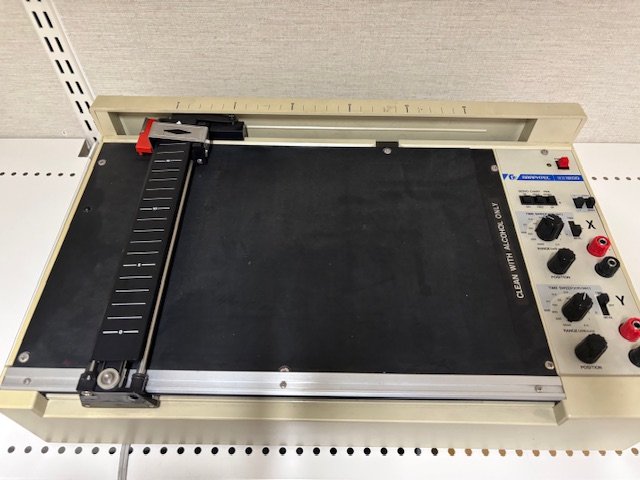

Graphtec WX1200 の概要
グラフテック（Graphtec / 旧・渡辺測器）のXYレコーダ「WX1200」は、アナログポータブル記録計のロングセラー名機です。2つの独立した変数（X軸・Y軸）の相関関係を、PCを介さずにA4シートの専用リーフ紙（SP323）へ直接プロットできる1ペン仕様となっています。最大800mm/secの高速なペン速度と0.5mV/cmから始まる高感度なDCV測定レンジにより、材料試験の応力ひずみ曲線やセンサーの特性解析において現在も高い現場需要を誇ります。R4Rでは、中古のWX1200について動作確認済みの良品在庫の確認・お見積もりのご相談を承っております。
主な仕様
| 項目 | 内容 |
|---|---|
| メーカー | グラフテック（Graphtec / 旧・渡辺測器） |
| 型番 | WX1200（WX-1200） |
| 種別 | XYレコーダ（アナログポータブル記録計） |
| チャンネル（ペン）数 | 1ペン（1ch） |
| 記録紙幅 | 専用リーフ紙（SP323） A4シートサイズ |
| 入力信号 | DCV（直流電圧） |
| 測定レンジ | 0.5 mV/cm 〜 5 V/cm |
| 最大ペン速度 | X軸、Y軸ともに 800 mm/sec |
| 時間軸掃引（タイムベース） | 0.05 〜 5 cm/sec |
| 電源 | AC 100 V (標準仕様) |
| 外形寸法 | 430 mm (W) × 267 mm (H) × 113 mm (D) |
| 重量 | 約 6.5 kg |
※仕様は代表値です。消耗品（記録ペン・リーフ紙）の在庫状況についても併せてお問い合わせください。
こんな現場・用途で使われています
- 各種センサーの動特性・相関評価試験：圧力と変位、荷重と歪みなど、独立した2つの直流電圧（DCV）信号の動的相関関係をA4シート上に直接リアルタイムプロット。
- 材料試験・引張圧縮特性の可視化：金属や樹脂の引っ張り試験（応力-ひずみ曲線 / S-Sカーブ）におけるアナログ波形の視覚的かつ直感的なハードコピー記録。
- 研究室・大学ラボでの物理基礎実験：過渡応答現象や周波数特性、電気信号のXY動的変化をPC画面を介さず物理的な「ペン記録」として即座に確認・保存。
- フィールドワークやポータブル計測：約6.5kgのポータブル設計と堅牢な内部構造を活かした、製造現場や屋外実験ベンチでのアナログ単発信号のトレーサビリティ確保。
